MOD. C28.D / C38.D |
|
|
|
|
| MODELLO | ORIFIZIO DIAMETRO mm |
PRESSIONE IN BAR | COEFF.
kv |

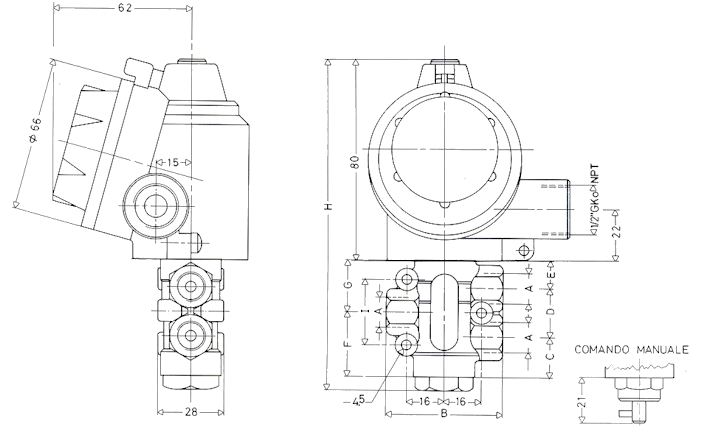

DIMENSIONI MM | PESO | |||||||||||||||
| NOMINALE | DI ESERCIZIO | |||||||||||||||||||
|
Sostituire con L08 per NA |
MAX. | MIN | MAX | B | C | D | E | F | G | H | I | Kg | ||||||||
| a | b | c | d | e | ||||||||||||||||
| C28 | 60 | C | 6 | 10 | 0 | 10 | 9 | 50 | 17 | 21 | 12 | 27,5 | 22,5 | 122 | 14 | 0,9 | ||||
| C28 | 60 | D | 6 | 10 | 0 | 10 | 9 | 50 | 17 | 21 | 12 | 27,5 | 22,5 | 122 | 14 | 0,9 | ||||
| C38 | 09 | E | 9 | 10 | 0 | 10 | 9 | 60 | 19 | 36 | 14 | 37 | 32 | 141 | 20 | 1,2 | ||||
| C38 | 09 | T | 9 | 10 | 0 | 10 | 9 | 60 | 19 | 36 | 14 | 37 | 32 | 141 | 20 | 1,2 | ||||
| C38 | 09 | F | 9 | 10 | 0 | 10 | 9 | 60 | 22 | 30 | 17 | 37 | 32 | 141 | 20 | 1,2 | ||||
| C38 | 09 | G | 9 | 10 | 0 | 10 | 9 | 60 | 22 | 30 | 17 | 37 | 32 | 141 | 20 | 1,2 | ||||
|
Formare il codice sostituendo le caselle bianche (a,b,c,d,e) con la lettera relativaalle opzioni disponibili elencate sotto la relativa posizione. Esempio: C28 T 60 C 0 D - Corpo in ottone, orifizio 6 mm, filettatura da 1/4" gas, guarnizioni in Buna N, Protezione EExd IIB |
|
Materiale corpo |
|
Filettatura |
|
Guarnizioni |
|
Protezione |
|
Vedi note |
||||||||||
|
Ottone |
|
1/4" GAS |
|
Buna N |
|
EExd IIB |
|
Stabile | ||||||||||
|
Acciaio inox |
|
1/4" NPT |
|
FPM |
|
EExd IIC |
|
Instabile | ||||||||||
|
3/8" GAS |
|
HNBR | ||||||||||||||||
|
3/8" NPT |
|
|||||||||||||||||
|
1/2" GAS | ||||||||||||||||||
|
1/2" NPT | ||||||||||||||||||
|
Comando Manuale - Aggiungere questa opzione solo nel caso fosse necessario comandare manualmente la valvola in caso di emergenza |
