Flussostati

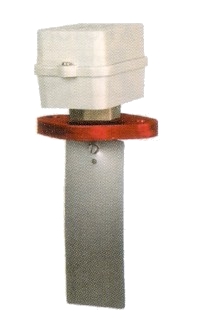

FLUSSOSTATI PER ARIA

 -

Adatti per segnalare, comandare e regolare il flusso di aria in sistemi di condizionamento

 -  Scatola in materiale plastico antiurto con viti imperdibili
 -  Paletta flessibile in acciaio inossidabile AISI 316 (50x165 mm)
 -  Collegamenti elettrici su Faston 6.3 (in dotazione)
 -  Vite di taratura per la regolazione del punto d'intervento
 -

Flangia in PVC, spessore 5 mm

 -

Rispondenti alle norme CEI EN 60730-1



Microinterrutore unipolare in commutazione SPDT

Tensione nominale d'isolamento

Ui 380V~


Corrente nominale di servizio continuativo Ith

10A


Corrente nominale d'impiego le:

250V~





Carico resistivo

AC-12 10A


Carico induttivo

AC-15 3A
TIPO Superficie del condotto
cm2
VelocitÓ massima flusso in aumento
m/sec
VelocitÓ massima flusso in diminuzione
m/sec
Temperatura d'impiego

Temp. massima ambiente

Grado di protezione
FF71A 160 1,4 0,6 -20 ¸ 70  50░C IP54
320 2,2 1,2
640 3 1,6
1280 3 1,7




FLUSSOSTATI PER LIQUIDI

Tipo FF81
 -

Custodia in termoplastico antiurto, con viti imperdibili

 -

Attacco in ottone filettato G1

 -

Pressacavo in nylon G3/8

 -

Palette in acciaio inox AISI 316 da G1 a G4

 -

Classe di protezione 2

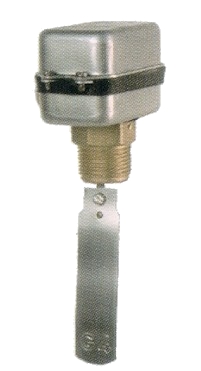

Tipo FF84
 -

Custodia in acciaio inossidabile

 -

Attacco in ottone filettato G1

 -

Pressacavo in ottone nichelato G3/8

 -

Classe di protezione 1

 -

Palette in acciaio inox AISI 316 da G1 a G10

 -

Collegamenti elettrici su Faston 6.3 (in dotazione)



Microinterrutore unipolare in commutazione SPDT

Tensione nominale d'isolamento

Ui 380V~

Corrente nominale di servizio continuativo Ith

10A

Corrente nominale d'impiego le:

250V~



Carico resistivo

AC-12 10A


Carico induttivo

AC-15 3A
TIPO Diametro tubazione Val. di minima taratura(dm3/sec)
con flusso in:
Val. di massima taratura(dm3/sec)
con flusso in:
Raccordo maschio Pressione massima d'esercizio Temp. d'impiego Temp. massima ambiente Grado di protezione
aumento diminuz. aumento diminuz

G1 0,26 0,16 0,58 0,53 G1 10 bar -20 ¸ 110░C 50░C IP54
G2 0,8 0,6 1,7 1,6
G3 1,7 1,2 3,2 3
G4 2,2 1,7 5,1 4,8
G6 4,7 3,4 9 8,5 G1 10 bar -20 ¸ 110░C 50░C IP54
G8 12,9 10,7 26 25,2
  G10 26,5 22 43,5 41
