Livellostati

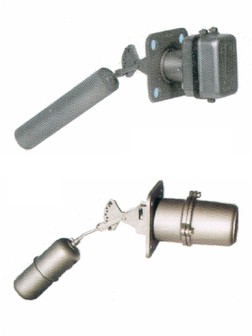

LIVELLOSTATI MAGNETICI CON ATTACCO A FLANGA

 -

Funzionamento per repulsione di due magneti permanenti in opposizione

 -

Attacco a flangia UNI 2223 - DIN32 - PN6

 -

Custodia in acciaio inossidabile stampato

 -

Galleggiante, flangia di attacco in acciaio inossidabile

 -

Uscita dei collegamenti con pressacavo in ottone G 3/8

 -

Rispondenza alle norme CEI EN 60947-5-1

CARATTERISTICHE ELETTRICHE

AD22

Tensione nominale d'isolamento

Ui 380V~

Corrente nominale di servizio continuativo Ith

10 A

Corrente nominale d'impiego le:

  250V~

Carico resistivo

AC-12 15A


Carico induttivo

AC-15 3A

AD23

Tensione nominale di isolamento

Ui 380V~

Corrente nominale di servizio continuativo Ith

15A

Corrente nominale d'impiego le:

  250V~

Carico resistivo

AC-12 15A

Carico induttivo

AC-15 10A
TIPO Salto di
livello
Pressione massima Temperatura massima
del fluido
Temperatura ambiente
di immagazzinaggio e trasporto
Tropicalizzazione Grado di protezione
AD22 23 180 mm 6 bar 150C -25 70C No IP54
*AD23 20 180 mm 6 bar 150C -25 70C No IP54
*AD23A 20 180 mm 6 bar 150C -25 70C Si IP54

* A richiesta esecuzione 16 bar con flangia spessore 14 mm

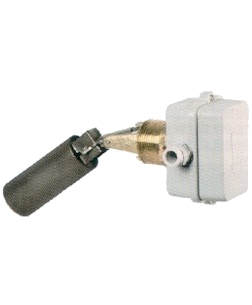

LIVELLOSTATI MAGNETICI CON ATTACCO FILETTATO

 -

Funzionamento ad azione magnetica (a repulsione con magneti permanenti in opposizione)

 -

Attacco filettato maschio G 1 1/4, chiave 36 mm

 -

Custodia in termoplastico antiurto con viti imperdibili

 -

Galleggiante in resina termoplastica atossica 38x70

 -

Possibilit di scelta tra due salti di livello fissi

 -

Corpo in ottone lega verde

 -

Rispondenza alle norme CEI EN 60947-5-1

CARATTERISTICHE ELETTRICHE

Tensione nominale d'isolamento

Ui 380V~

Corrente nominale di servizio continuativo Ith

10 A

Corrente nominale d'impiego le:

   250V~

Carico resistivo

AC-12 10A


Carico induttivo

AC-15 3A

TIPO

Salto di livello

Pressione massima di funzionamento

Temperatura massima del fluido

Temperatura ambiente di immagazzinaggio e trasporto massima

Grado di
protezione

AD52P 20 mm
55 mm
10 bar 0 100C * 70 C IP54

* Per il controllo di acqua potabile: 85C max. consigliati

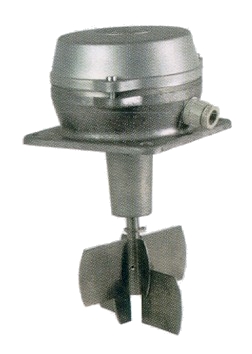

SEGNALATORI DI LIVELLO A PALE PER POLVERI E GRANULI

 -

Un motore sincrono fa girare un'elica a 4 pale: quando il materiale ostacola la rotazione dell'elica, la coppia che si sviluppa agisce su un microscatto che apre o chiude il circuito elettrico

 -

Per il controllo dei materiali (granulati o polveri) con peso specifico di circa 0,7 Kg/dm3

 -

Attacco a flangia, con montaggio sia verticale che orizzontale

 -

Custodia in silumin

 -

Elica a 4 pale in acciaio inossidabile

 -

Albero frizionato montato su cuscinetti a sfera a tenuta stagna

 -

Uscita dei collegamenti con pressacavo G 1/2 in materiale termoplastico antiurto

 -

Rispondenza alle norme CEI EN 60947-5-1

CARATTERISTICHE ELETTRICHE

Tensione nominale d'isolamento

Ui 380V~

Corrente nominale di servizio continuativo Ith

10 A

Corrente nominale d'impiego le:

   250V~

Carico resistivo

AC-12 10A


Carico induttivo

AC-15 4A

TIPO

Salto di livello

Tensione di alimentazione

Temperatura di funzionamento

Temperatura ambiente di immagazzinaggio e trasporto

Grado di
protezione

ASE 5 mm fisso 230V~ - 20 80C - 25 70C IP54

* Per il controllo di acqua potabile: 85C max. consigliati
