Type 'RS'



APPLICAZIONI

Le valvole a farfalla RS Saunders sono estremamente versatili e hanno numerose possibilitÓ di applicazione, fra cui:

Industria delle costruzioni
Impianti di trivellazione
Impianti di riscaldamento e condizionamento aria
  Trattamento delle acque Circolazione dell'acqua di raffreddamento

Industria chimica

Trasportatori pneumatici

Impianti di trattamento dei liquami

Aria compressa

Industria cartiera

Impianti a gas

Industria dello zucchero

Impianti di desolforazione

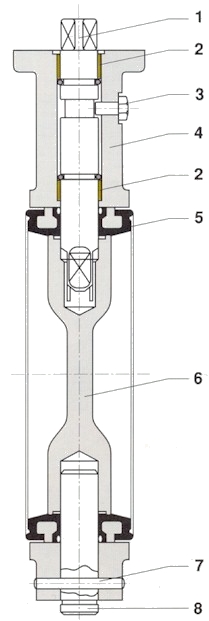

CARATTERISTICHE

Componenti
Principali
1 Stelo Superiore
2 Boccola
3 Vite di Fermo dello Stelo
4 Corpo Valvola
5 Sede
6 Disco
7 Perno Stelo Inferiore

8

Stelo Inferiore

Protezione contro la corrosione

Il rivestimento interno del corpo e il disco sono gli unici componenti della valvola che vengono a contatto con il fluido di linea. Questi componenti sono prodotti in una vasta gamma di materiali resistenti alla corrosione della maggior parte dei fluidi.


Tenuta sempre perfetta

Le Valvole a Farfalla Saunders assicurano la tenuta stagna di liquidi e gas in entrambi le direzioni di flusso.

Il disco viene spinto nel rivestimento elastico del corpo con una determinata compressione costante su tutta la circonferenza del disco. La trasmissione fra disco e stelo avviene mediante un albero a sezione quadra e produce un movimento assiale ed un'auto centratura del disco, che previene una sollecitazione eccessiva e l'usura dell'elastomero.


Adatte per condizioni di vuoto assoluto

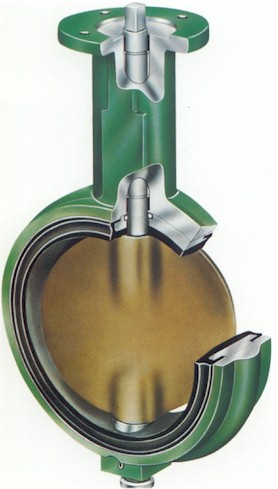

Il rivestimento del corpo,sostituibile, Ŕ costituito da un anello di tenuta rigido sul quale viene vulcanizzato il materiale elastico della sede, conferendo alla stessa estrema stabilitÓ e evitando la deformazione dell'elastomero durante la chiusura.

Il legame fra l'elastomero e l'anello di tenuta Ŕ sufficientemente resistente per permettere di utilizzare la volvola sia con portate elevate che in condizioni di vuoto assoluto.
