DIMENSIONAMENTO ATTUATORE |
|
| La coppia di
serraggio necessaria per calcolare le dimensioni di un attuatore č
riportata nella tabella sottostante |
|
Pressione
di intercettazione
in bar |
Diametro
nominale di una valvola a farfalla (mm) |
|
50
2" |
65
2 ½" |
80
3 |
100
4" |
125
5" |
150
6" |
200
8" |
250
10" |
300
12" |
350
14" |
400
16" |
450
18" |
500
20" |
600
24" |
700
28" |
800
32" |
900
36" |
1000
40" |
1200
48" |
|
|
|
|
16 |
| 26 |
38 |
59 |
121 |
180 |
260 |
330 |
480 |
690 |
1520 |
2020 |
2490 |
3070 |
5760 |
8500 |
12000 |
15000 |
20000 |
25000 |
| 16 |
23 |
35 |
71 |
95 |
127 |
200 |
280 |
400 |
890 |
1190 |
1460 |
1800 |
3470 |
5000 |
7000 |
9000 |
12000 |
15000 |
| 13 |
13 |
23 |
31 |
40 |
63 |
115 |
210 |
260 |
420 |
550 |
970 |
1250 |
2310 |
3500 |
4800 |
6300 |
8500 |
10000 |
|
| 10 |
| 3.5 |
|
| |
|
Le coppie sono sono indicate in Nm e si riferiscono a
liquidi e a fluidi umidi. L'attuatore deve essere in grado di produrre
la coppia indicata su tutto l'angolo di manovra.
Si deve considerare la velocitą di chiusura dell'attuatore per evitare
il colpo d'ariete quando la valvola viene usata con un liquido.
|

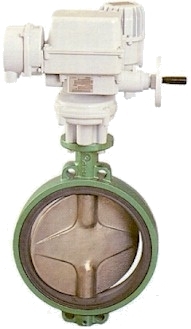

Valvola a farfalla Tipo RS con Attuatore Elettrico
|
|
|
INSTALLAZIONE |
|
Le Valovole
a Farfalla RS sono dotate di una flangia conforme a ISO 5211.
L'estremitą dell'albero DN50-300 č quadrata secondo DIN 3337.
L'albero DN 350-600 č dotato di sede per chiavetta parallela.
Le dimensioni dell'albero sono indicate sotto. |
| DN |
350 |
400 |
450 |
500 |
600 |
700 |
800 |
900 |
1000 |
1200 |
| Ų |
45 |
45 |
45 |
45 |
70 |
70 |
75 |
85 |
90 |
95 |
|
| Tutte le
valvole di Tipo RS sono disponibili anche con flangia per il raccordo
con flange di dimensioni inferiori o superiori alle ISO. |
|
|
|
|
|
|
| |
|
|
VALVOLA |
COMANDO
RIDUTTORE CON VOLANTINO
|
COMANDO
RIDUTTORE CON VOLANTINO BLOCCABILE
|
|
DN |
Pressione
di
intercettazione
in bar |
Modello
|
Peso
in Kg |
Modello
|
Peso
in Kg |
|

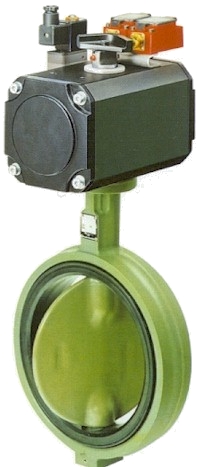

Valvola a farfalla Tipo RS con Attuatore Pneumatico PQT
|
|
|
| 50- |
100 |
3.5- |
16
bar |
GH2-0100A-H10A |
7.8 |
GH2-0100A-J10A |
8.0 |
| 125- |
200 |
3.5- |
16
bar |
GH2-0200A-H10A |
8.0 |
GH2-0200A-J10A |
8.2 |
| 250- |
300 |
3.5- |
10
bar |
GH2-0300B-H10A |
10.8 |
GH2-0300B-J10A |
10.4 |
| 250- |
300 |
|
16
bar |
GH2-0300A-H10A |
19.6 |
GH2-0300A-J10A |
19.8 |
| 350- |
400 |
3.5- |
16
bar |
GH2-0500B-H10A |
16.8 |
GH2-0500B-J10A |
17.4 |
| 450- |
500 |
3.5- |
10
bar |
GH2-0500B-H10A |
16.8 |
GH2-0500B-J10A |
17.4 |
| 450- |
500 |
|
16
bar |
GH2-0500A-H10A |
35 |
- |
|
| |
600 |
3.5- |
10
bar |
GH2-0600B-H10A |
35 |
- |
|
| |
600 |
|
16
bar |
GH2-0600A-H10A |
61 |
- |
|
| |
700 |
|
3.5
bar |
GH2-0700C-H10A |
61 |
- |
|
| |
700 |
|
10
bar |
GH2-0700B-H10A |
61 |
- |
|
| |
700 |
|
16
bar |
GH2-0700A-H10A |
81 |
- |
|
| |
800 |
3.5- |
10
bar |
GH2-0800B-H10A |
61 |
- |
|
| |
800 |
|
16
bar |
GH2-0800A-H10A |
110 |
- |
|
| |
900 |
|
3.5
bar |
GH2-0900C-H10A |
61 |
- |
|
| |
900 |
|
10
bar |
GH2-0900B-H10A |
81 |
- |
|
| |
900 |
|
16
bar |
GH2-0900A-H10A |
177 |
- |
|
| |
1000 |
|
3.5
bar |
GH2-1000C-H10A |
108 |
- |
|
| |
1000 |
|
10
bar |
GH2-1000B-H10A |
177 |
- |
|
| |
1000 |
|
16
bar |
GH2-1000A-H10A |
182 |
- |
|
| |
1200 |
3.5- |
10
bar |
GH2-1200B-H10A |
177 |
- |
|
| |
1200 |
|
16
bar |
GH2-1200A-H10A |
262 |
- |
|
|
